8BTX2-BP Саморегулирующийся нагревательный кабель
Саморегулирующийся нагревательный кабель промышленного качества предназначен для защиты от замерзания или поддержания заданной технологической температуры промышленных трубопроводов и резервуаров ( и другого технологического оборудования), а также в системах с высокой температурой воздействия на нагревательный кабель, в том числе во взрывоопасных зонах.
Преимущества
Автоматически регулирует тепловыделение в ответ на изменение температуры трубы.
Может быть отрезан нужной длины без ущерба для характеристик.
Полный набор средств управления и вспомогательных принадлежностей.
Не перегреется и не перегорит даже при самопересечении.
Высокое тепловыделение — до 95 Вт/м.
Рабочее напряжение
∼ 220–240 В
∼ 110–120 В (по заказу).
Термостойкость до 250 °С.
Конструкция нагревательного кабеля
1.Медные луженые жилы сечением 1,25 мм²
2.Полупроводящая саморегулирующаяся матрица
3.Изоляция из фторопласта
4.Оплетка из медных никелированных проволок
5.Оболочка из фторопласта
Особенности
Кабель ВТХ может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
ВTХ одобрен для использования в безопасных и взрывоопасных зонах согласно российским и международным стандартам ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-30-1-2011.
Характеристики саморегулирования повышают безопасность и надежность кабеля. BTХ не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательного кабеля BTХ проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.
Варианты исполнения
ВTX...BP
Конструкция с оболочкой из фторопласта поверх оплетки из медных никелированных проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Технические характеристики
|
Максимальная температура |
200 °С |
|
Максимальная допустимая температура без нагрузки (1000 часов суммарно) |
250 °С |
|
Диапазон температур окружающей среды |
–60...+55 °С |
|
Минимальная температура монтажа |
–60 °С |
|
Электропитание |
∼ 220–240 В (~110–120 В по заказу) |
|
Температурный класс |
Т3 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP67 |
|
Ex-маркировка |
1Ex e IIC T3...T6 GbX |
|
Максимальное сопротивление защитной оплетки |
не более 10 Ом/км |
Максимальная длина нагревательной секции, м
(или суммарная длина секции одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания
|
Тип |
Температура |
230 В |
||
|
16 А |
20 А |
32 А |
||
|
8ВTX |
10 |
165 |
165 |
165 |
|
–20 |
145 |
165 |
165 |
|
|
–40 |
137 |
153 |
165 |
|
|
15ВTX |
10 |
110 |
146 |
165 |
|
–20 |
99 |
131 |
165 |
|
|
–40 |
88 |
117 |
165 |
|
|
30ВTX |
10 |
73 |
98 |
110 |
|
–20 |
70 |
93 |
110 |
|
|
–40 |
69 |
91 |
110 |
|
|
45ВTX |
10 |
49 |
64 |
82 |
|
–20 |
43 |
56 |
82 |
|
|
–40 |
37 |
49 |
73 |
|
|
60ВTX |
10 |
35 |
46 |
70 |
|
–20 |
34 |
44 |
67 |
|
|
–40 |
32 |
43 |
64 |
|
|
|
10 |
27 |
37 |
52 |
|
–20 |
24 |
30 |
49 |
|
|
–40 |
24 |
30 |
49 |
|
|
|
10 |
24 |
30 |
43 |
|
–20 |
21 |
27 |
43 |
|
|
–40 |
21 |
27 |
43 |
|
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
*В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется. Максимальная величина стартового тока может в 5-6 раз превышать номинальное значение тока, на которое рассчитан автоматический выключатель питания.

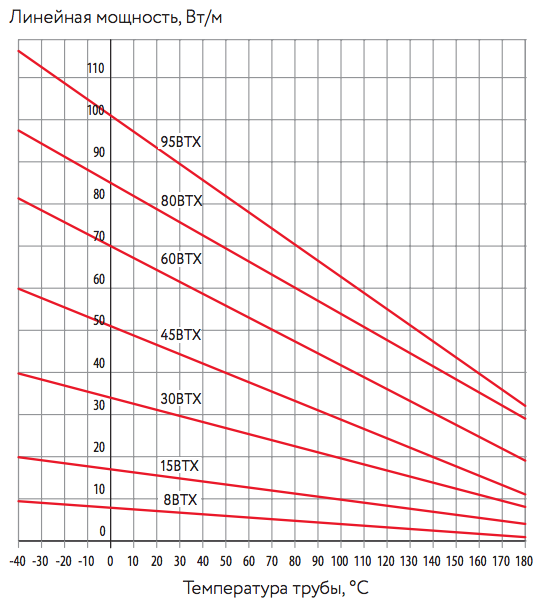

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 115 В или 230 В:
