Твердотельное реле
Описание

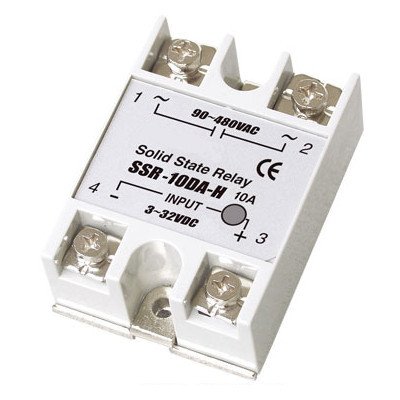

Твердотельное реле SSR-10DA-H - это современное полупроводниковое устройство, которое предназначено для бесконтактной коммутации силовых цепей исполнительных механизмов, преимущественно нагревательных элементов (ТЭН), осветительных приборов и маломощных электродвигателей.
Размер и схема подключения
Технические характеристики
| Номинальный рабочий ток | 10А |
| Коммутируемое напряжение | 90-480В AC |
| Управляющее напряжение | 3-32В DC |
| Управляющий ток для DC5 | 15мА |
| Ток утечки в выключенном состоянии | ≤ 2мА |
| Время включения/выключения | ≤ 10мс |
| Электрическая прочность изоляции | 2500В АС |
| Сопротивление изоляции | 1000 МОм (при 500В DC) |
| Температура окружающего воздуха | -30°C...+75°C |
| Индикация | светодиод для контроля наличия входного сигнала |
| Тип монтажа | крепление винтами на плоскость |
Ассортимент продукции
| Марка | Цена |
|---|---|
| SSR-10DA-H 10A |
|
| SSR-25DA-H 25A |
|
| SSR-40DA-H 40A |
|
| SSR-10AA-H 10A |
|
| SSR-25AA-H 25A |
|
| SSR-40AA-H 40A |
|
