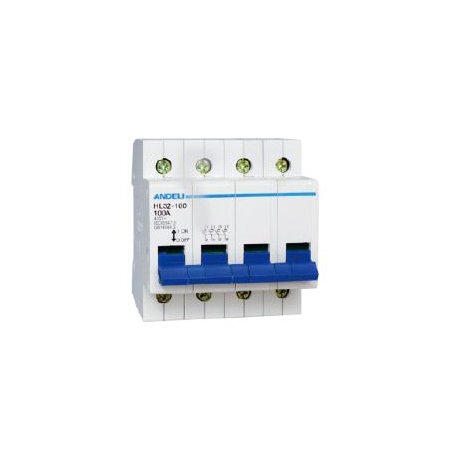

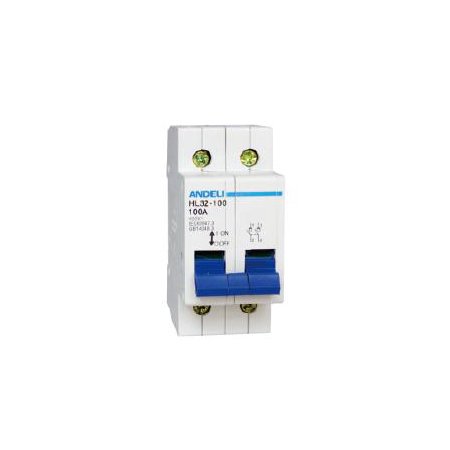

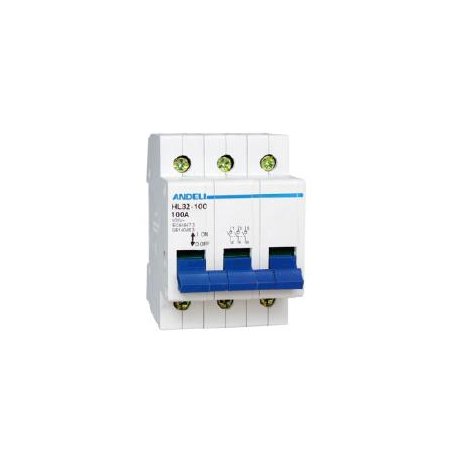

Выключатель нагрузки HL
Выключатели нагрузки HL32 являются механическими коммутационными аппаратами и применяются в электрических цепях переменного тока частотой 50/60 Гц с номинальным напряжением 240/415 В в качестве основного выключателя.
Выключатели нагрузки используются в вводно-распределительных устройстве для жилых и общественных зданий и сооружений для оперативного включения/выключения отдельных групп электропотребителей.
Габаритные и установочные размеры
Технологические характеристики
Наименование параметра |
Значение |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное напряжение Ue, В | 230/400 |
| Номинальный ток, А | 20-125 |
| Номинальный кратковременно выдерживаемый ток lcw | 12le, 1c |
| Номинальная наибольшая дифференциальная включающая и отключающая способность | 3le, 1.05Ue, cosφ=0.65 |
| Номинальная отключающая способность короткого замыкания | 20le, t=0.05c |
| Категория применения | AC-22A |
| Электрическая износостойкость, циклов В-О | 1500 |
| Механическая износостойкость, циклов В-О | 8500 |
| Степень защиты выключателя | IP20 |
| Момент затяжки, Н∙м | 2,5 |
| Сечение подключаемого провода, мм2 | До 50 |
| Рабочая температура | от -25 до +40 |
| Марка | Цена |
|---|---|
| Выключатель нагрузки HL32-100 1P 32A |
|
| Выключатель нагрузки HL32-100 1P 25A |
|
| Выключатель нагрузки HL32-100 2P 40A |
|
| Выключатель нагрузки HL32-100 2P 63A |
|
| Выключатель нагрузки HL32-100 3P 32A |
|
| Выключатель нагрузки HL32-100 3P 63A |
|
| Выключатель нагрузки HL32-100 3P 100A |
|
Разъединитель HL35
| Марка | Цена |
|---|---|
| разъединитель HL35-2P-L 100A с отверстиями |
|
| разъединитель HL35-2P 100A |
|
| разъединитель HL35-3P-B с шиной 100A |
|
| разъединитель HL35-3P 100A |
|
