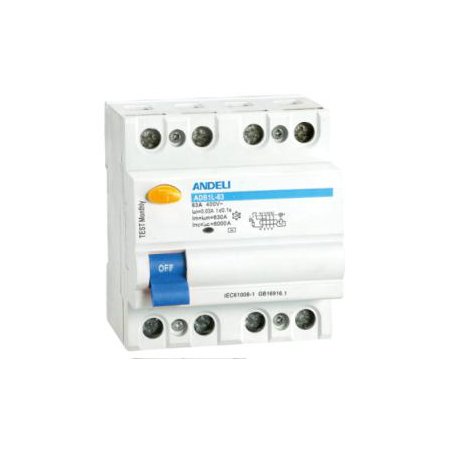

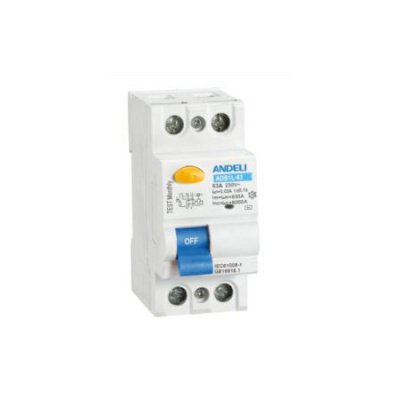

Выключатели дифференциальные Серия ADB1L-63
Устройства защитного отключения (УЗО) АDB1L, реагирующий на дифференциальный ток, предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, и предотвращает возникновение пожаров вследствие протекания токов утечки на землю, без встроенной защиты от сверхтоков.
Выбор класса
АС – защищают только от синусоидальных дифференциальных токов утечки.
А – защищают как от синусоидальных, так и от пульсирующих постоянных токов утечки.
Выбор тока утечки
30мА – применяются для защиты человека от поражения электрическим током в самых распространенных случаях (розетка и общих цепей небольшой протяженности).
100мА – применяются, в основном, для защиты от утечки тока в цепях большей для несколько сегментов и защиты каждого из них отдельным устройством.
300мА – применяются для защиты от возникновения пожаров.
Технические характеристики
| Число полюсов | 2P, 4P |
| Номинальный ток In, А | 25, 40,63 |
| Номинальное напряжение, В | 230/400 |
| Номинальная частота, Гц | 50/60 |
| Номинальная отключающая способность, кА | 6 |
| Номинальный дифференциальный ток отключения и включения I△m(A) | 500 (In=25A, 40A); 630 (In=63A) |
| Номинальный отключающий дифференциальный ток I△n(A) | 0.03, 0.1, 0.3 |
| Рабочая характеристика при наличии дифференциального тока | AC, A |
| Время отключения при номинальном дифференциальном токе, менее с | 0,1 |
| Степень защиты выключателя | IP20 |
| Электрическая износостойкость | 2000 |
| Механическая износостойкость | 2000 |
| Сечение подключаемого провода, мм2 | 1-25 |
| Момент затяжки, Н•м | 2,5 |
| Диапазон рабочих температур, °С | от -25 до +40 |
УЗО с дифференциальным током 30мА
| Марка | Цена |
|---|---|
| УЗО ADB1L-63 2P 25A 30mA тип AC 6kA |
|
| УЗО ADB1L-63 2P 40A 30mA тип AC 6kA |
|
| УЗО ADB1L-63 2P 63A 30mA тип AC 6kA |
|
| УЗО ADB1L-63 4P 25A 30mA тип AC 6kA |
|
| УЗО ADB1L-63 4P 40A 30mA тип AC 6kA |
|
| УЗО ADB1L-63 4P 63A 30mA тип AC 6kA |
|
УЗО с дифференциальным током 100мА
| Марка | Цена |
|---|---|
| УЗО ADB1L-63 2P 25A 100mA тип AC 6kA |
|
| УЗО ADB1L-63 2P 40A 100mA тип AC 6kA |
|
| УЗО ADB1L-63 2P 63A 100mA тип AC 6kA |
|
| УЗО ADB1L-63 4P 25A 100mA тип AC 6kA |
|
| УЗО ADB1L-63 4P 40A 100mA тип AC 6kA |
|
| УЗО ADB1L-63 4P 63A 100mA тип AC 6kA |
|
УЗО с дифференциальным током 300мА
| Марка | Цена |
|---|---|
| УЗО ADB1L-63 2P 25A 300mA тип AC 6kA |
|
| УЗО ADB1L-63 2P 40A 300mA тип AC 6kA |
|
| УЗО ADB1L-63 2P 63A 300mA тип AC 6kA |
|
| УЗО ADB1L-63 4P 25A 300mA тип AC 6kA |
|
| УЗО ADB1L-63 4P 40A 300mA тип AC 6kA |
|
| УЗО ADB1L-63 4P 63A 300mA тип AC 6kA |
|
